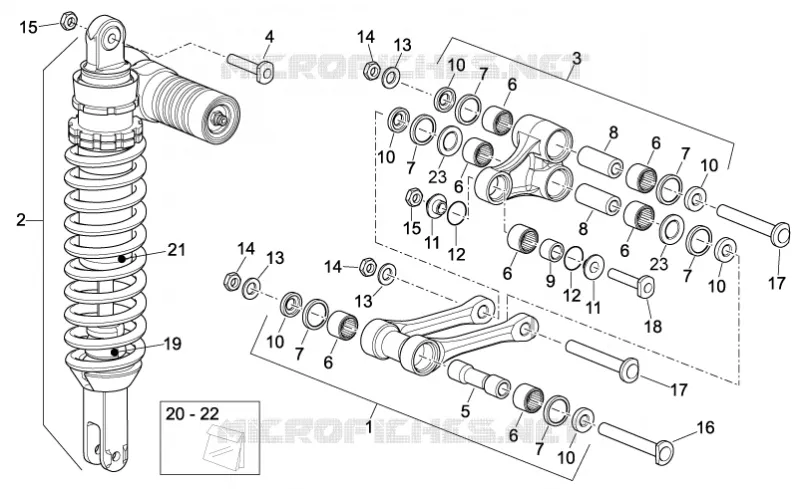

Rear shock absorber
1
2
3
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
9
10
10
10
10
10
10
11
11
12
12
13
13
13
14
14
14
15
15
16
17
17
18
19
20
21
22
23
23
1
Single conrod comp.
AP9100176
Niet beschikbaar
2
Rear shock absorber SXV
855701
Niet beschikbaar
2
Rear shock absorber SXV
AP9100114
Niet beschikbaar
3
Double conrod comp.
851252
Niet beschikbaar
4
screw M10x1,25 L=53
AP9100007
26,65€ Stukprijs incl. btw
5
Piston pin
AP9100178
128,16€ Stukprijs incl. btw
6
Roller cage 20x27x15
AP9100181
22,98€ Stukprijs incl. btw
7
Gasket ring 25x32x4
AP9100177
20,18€ Stukprijs incl. btw
8
Piston pin
AP9100184
Niet beschikbaar
9
Spacer
AP9100111
Niet beschikbaar
10
Spacer
AP9100179
18,80€ Stukprijs incl. btw
11
Outside spacer
AP9100186
19,18€ Stukprijs incl. btw
12
O-ring 1,5x24
AP9100549
Niet beschikbaar
13
Washer 12,2x22x2
AP8152018
11,72€ Stukprijs incl. btw
14
Low self-locking nut M12x1,25
AP9100442
Niet beschikbaar
15
Low self-locking nut M10x1,25
AP9100439
8,95€ Stukprijs incl. btw
16
screw M12x1,25 L=120
AP9100604
48,23€ Stukprijs incl. btw
17
screw M12x1,25 L=95
AP9100289
45,23€ Stukprijs incl. btw
18
screw M10x1,25 L=44
AP9100208
28,34€ Stukprijs incl. btw
19
Pad
AP9100808
Niet beschikbaar
20
Gasket set
AP9100815
Niet beschikbaar
21
Sleeve unit
AP9100817
351,95€ Stukprijs incl. btw
22
Sleeve gasket set
AP9100820
46,75€ Stukprijs incl. btw
23
Flat washer 31x20,2x1,4
AP9100182
12,53€ Stukprijs incl. btw
De schema's zijn uitsluitend ter informatie. Bij twijfel staan onze specialisten klaar om uw vragen te beantwoorden. Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de gewenste hoeveelheid selecteert. De vermelde stukprijs geldt voor één exemplaar van elk onderdeelnummer.
