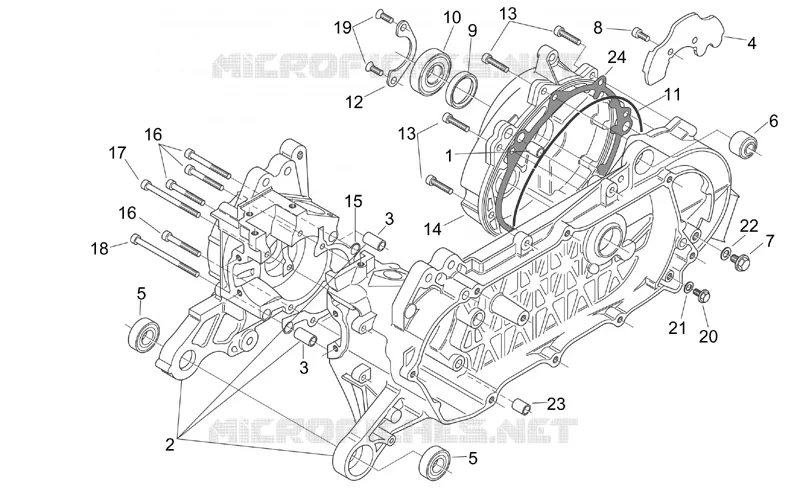

Crank-case (Ditech)
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
1
Pin
AP3FCN000269
12,37€ Stukprijs incl. btw
2
Crankcase assy
AP1BHA000624
Niet beschikbaar
3
Pin
AP3FCN000268
Niet beschikbaar
4
Drive plate
AP3HAA000044
Niet beschikbaar
5
Bearing d17x35x10
AP4GAN000083
Niet beschikbaar
6
Silent-block
AP3HAN000056
27,06€ Stukprijs incl. btw
7
Screw w/ flange
AP4AUN000011
Niet beschikbaar
8
screw
AP4ADN000013
Niet beschikbaar
9
Oil seal 29x42x6
AP3EBN000047
Niet beschikbaar
10
Bearing d22x50x14
AP4GAN000026
36,40€ Stukprijs incl. btw
11
O-ring d2,4x161
AP3EAN000048
6,72€ Stukprijs incl. btw
12
Bearing fixing plate
AP3HAA000068
Niet beschikbaar
13
Hex socket screw
AP4ADN000016
4,12€ Stukprijs incl. btw
14
Transmission cover
AP3HZA000152
Niet beschikbaar
15
Gasket
AP3HVA000160
Niet beschikbaar
16
Hex socket screw
AP4ADN000007
Niet beschikbaar
17
Hex socket screw
AP4ADN000178
Niet beschikbaar
18
Hex socket screw
AP4ADN000179
Niet beschikbaar
19
screw
AP4AHN000067
Niet beschikbaar
20
Screw w/ flange
AP3AUN000062
Niet beschikbaar
21
Aluminium washer
AP4EEN000063
Niet beschikbaar
22
Aluminium washer
AP4EEN000037
Niet beschikbaar
23
Bush
AP3QAA000039
Niet beschikbaar
24
Paper gasket
AP3NVA000627
Niet beschikbaar
De schema's zijn uitsluitend ter informatie. Bij twijfel staan onze specialisten klaar om uw vragen te beantwoorden. Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de gewenste hoeveelheid selecteert. De vermelde stukprijs geldt voor één exemplaar van elk onderdeelnummer.
