door

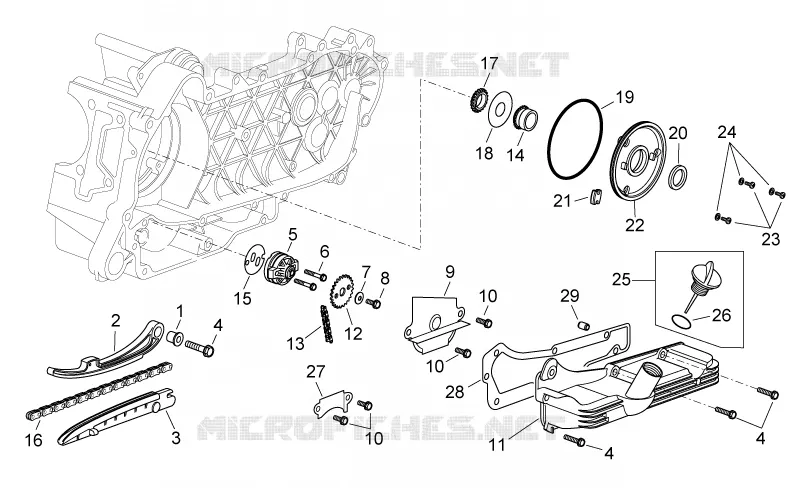

Oil pump
1
2
3
4
4
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1
Spacer
AP8580090
Niet beschikbaar
2
Chain tensioner rod
AP8580156
Niet beschikbaar
2
Chain tensioner rod
AP8577030
Niet beschikbaar
3
Chain tensioner sliding block
AP8580157
Niet beschikbaar
3
Chain tensioner sliding block
AP8176325
Niet beschikbaar
4
Screw w/ flange M6x30
AP8550558
Niet beschikbaar
5
Oil pump assy.
AP8580102
Niet beschikbaar
6
Screw w/ flange
AP8176294
Niet beschikbaar
7
Belleville spring
AP8550439
Niet beschikbaar
8
Screw w/ flange
AP8550556
Niet beschikbaar
9
Oil bulhead
AP8580070
Niet beschikbaar
10
Screw w/ flange
AP8551045
Niet beschikbaar
11
Motor oil cup
AP8176255
Niet beschikbaar
11
Motor oil cup
AP8553005
Niet beschikbaar
12
Oil pump gear
AP8550380
Niet beschikbaar
13
Oil pump chain
AP8580131
Niet beschikbaar
14
Oil pump control pinion
AP8580072
Niet beschikbaar
15
Gasket
AP8176293
Niet beschikbaar
16
Camshaft chain
AP8577032
Niet beschikbaar
16
Camshaft chain
AP8580130
Niet beschikbaar
17
Timing system chain pinion cpl
AP8577033
Niet beschikbaar
18
Oil seal washer
AP8580077
Niet beschikbaar
19
O-ring
AP8580118
Niet beschikbaar
20
Gasket ring
AP8580113
Niet beschikbaar
21
Oil pump chain drift
AP8550522
Niet beschikbaar
22
Timing system cover
AP8176285
Niet beschikbaar
23
Hex socket screw
AP8580060
Niet beschikbaar
24
Washer
AP8580107
Niet beschikbaar
25
Oil filler plug
AP8176332
Niet beschikbaar
25
Oil filler plug
AP8580144
Niet beschikbaar
26
Gasket
AP8550417
Niet beschikbaar
27
Oil bulhead
AP8580083
Niet beschikbaar
28
Gasket
AP8580185
Niet beschikbaar
28
Gasket
AP8553006
Niet beschikbaar
29
Locating dowel
AP8551015
Niet beschikbaar
