door

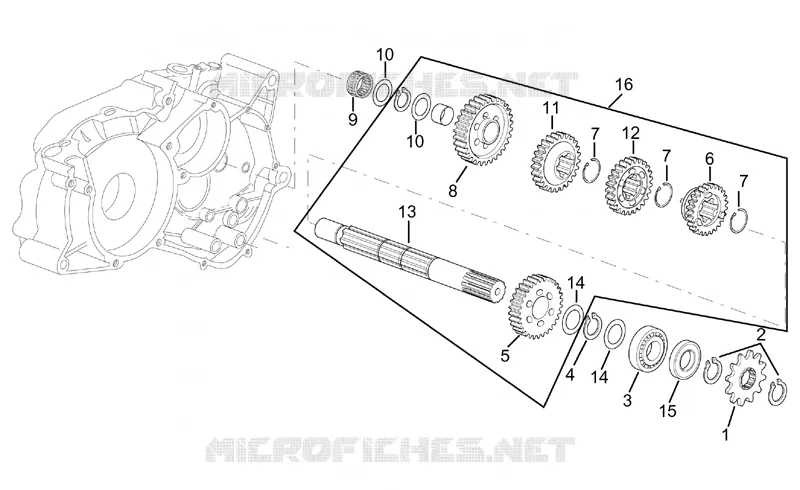

Driven shaft 5 speed gearbox
1
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
14
15
16
1
Intermediate gear Z=14
AP8206314
Niet beschikbaar
1
Intermediate gear Z=13
AP8206355
Niet beschikbaar
1
Intermediate gear Z=11
AP8206313
Niet beschikbaar
2
Outside circlip D17
AP8501484
Niet beschikbaar
3
Bearing D17x40x12
AP8502626
Niet beschikbaar
4
Outside circlip D17
AP8501475
Niet beschikbaar
5
2nd wheel gear Z=33
AP8206443
Niet beschikbaar
6
5th wheel gear Z=25
AP8206446
Niet beschikbaar
7
Outside circlip D20
AP8507866
Niet beschikbaar
8
1st wheel gear Z=36
AP8206442
Niet beschikbaar
9
Gear bush 13x20x13,5
AP8206536
Niet beschikbaar
10
Blue steel washer D13x25
AP8206347
Niet beschikbaar
11
4th wheel gear Z=27
AP8206445
Niet beschikbaar
12
3rd wheel gear Z=29
AP8206444
Niet beschikbaar
13
Secondary gear shaft
AP8206436
Niet beschikbaar
14
Blue steel washer D17,2x30
AP8502498
Niet beschikbaar
15
Oil seal D17x35x7
AP8206291
Niet beschikbaar
16
Secondary shaft cpl.5 spd.
AP8206448
Niet beschikbaar
De schema's zijn uitsluitend ter informatie. Bij twijfel staan onze specialisten klaar om uw vragen te beantwoorden. Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de gewenste hoeveelheid selecteert. De vermelde stukprijs geldt voor één exemplaar van elk onderdeelnummer.
