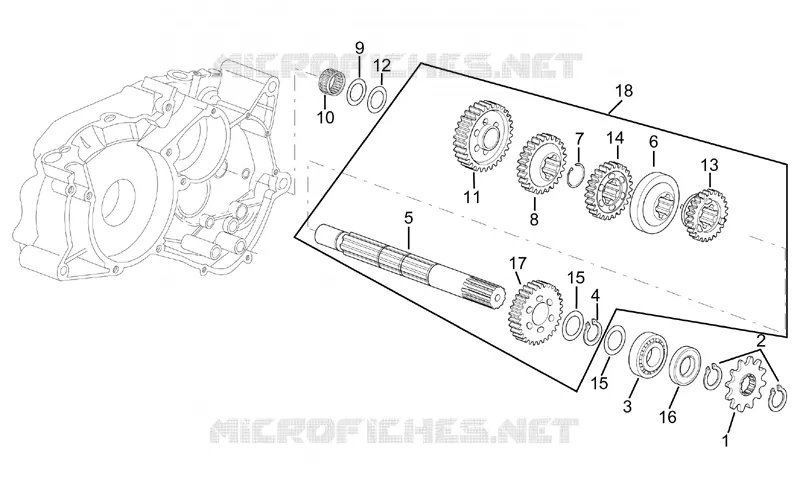

Driven shaft 4 speed gearbox
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
1
Intermediate gear Z=14
AP8206314
Niet beschikbaar
1
Intermediate gear Z=13
AP8206355
Niet beschikbaar
1
Intermediate gear Z=11
AP8206313
Niet beschikbaar
2
Outside circlip D17
AP8501484
Niet beschikbaar
3
Bearing D17x40x12
AP8502626
Niet beschikbaar
4
Outside circlip D17
AP8501484
Niet beschikbaar
5
Secondary gear shaft
AP8206411
Niet beschikbaar
5
Secondary gear shaft
AP8206436
Niet beschikbaar
6
Sliding coupling 3-4 spd.
AP8206330
Niet beschikbaar
7
Outside circlip D18
AP8501471
Niet beschikbaar
8
Sliding coupling 1-2 spd.
AP8206416
Niet beschikbaar
9
Blue steel washer D13x25
AP8206347
Niet beschikbaar
10
Gear bush 13x20x13,5
AP8206536
Niet beschikbaar
11
1st wheel gear Z=37
AP8206324
Niet beschikbaar
12
Blue steel washer D18x30
AP8502500
Niet beschikbaar
13
3rd wheel gear Z=29
AP8206414
Niet beschikbaar
14
2nd wheel gear Z=33
AP8206415
Niet beschikbaar
15
Blue steel washer D17,2x30
AP8502498
Niet beschikbaar
16
Oil seal D17x35x7
AP8206291
Niet beschikbaar
17
4th pinion gear Z=26
AP8206413
Niet beschikbaar
18
Secondary shaft cpl.
AP8206412
Niet beschikbaar
De schema's zijn uitsluitend ter informatie. Bij twijfel staan onze specialisten klaar om uw vragen te beantwoorden. Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de gewenste hoeveelheid selecteert. De vermelde stukprijs geldt voor één exemplaar van elk onderdeelnummer.
